智能高低压供配电实训平台

日期：2026-08-13 15:09

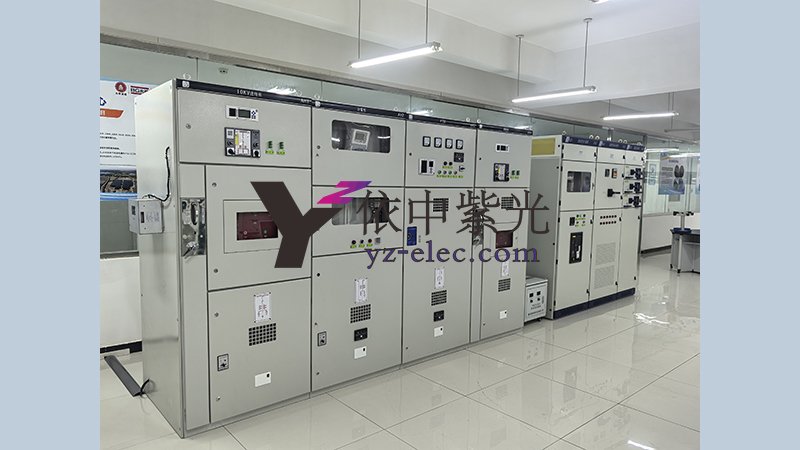

根据《供配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容，结合实际供配电系统而设计的实训教学设备。包含多种电气控制柜组成多种配电线路，采用供配电系统主流高低压成套开关柜，软硬件相结合，构建一个典型10kV/0.4kV供配电系统。10kV高压开关柜选择目前应用最广泛的手车式高压开关柜，低压开关柜采用抽屉式低压开关柜。系统给学生或培训人员营造一个实际现场的专业岗位工作环境和实训对象，有利于学员提高适应现场的能力。

由高压进线柜、高压计量柜、高压PT柜、高压馈线柜、变压器柜、智能进线柜、智能电容柜、智能出线柜、系统故障设置柜等组成。采用柜式供配电系统，可以使学员建立起良好的职业习惯，全面掌握安全操作要领。平台可适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。
柜体采用单回路供电模式。实训过程中，学生可以完成隔离开关、断路器、接触器、电压互感器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作等。
1、输入电源：三相五线制AC 380V±10%  50HZ
2、输入功率：10kVA
3、工作环境：
1）温度：-10℃～+40℃；
2）相对湿度：≤90%（+20℃）；
3）海拔高度：≤2000m；
4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃。
4、外形尺寸：宽×深×高=尺寸：900*2200*900 (进线柜、计量柜、PT柜、馈线柜）+ 800*2200*800(智能进线柜）+ 600*2200*800 (智能电容柜、智能出线柜、故障设置柜）
5、具有接地保护、漏电保护功能，安全性符合相关的国家标准。

序号	系统名称	设备名称	型号	设备数量
1	智能高低压供配电实训平台	高压进线柜	YZXGN-GJ	1
2		高压计量柜	YZXGN-JL	1
3		高压PT柜	YZXGN-PT	1
4		高压馈线柜	YZXGN-GK	1
5		10kV/0.4kV变压器柜	YZBYQ-50	1
6		智能进线柜	YZGCK-JX	1
7		智能电容柜	YZGGJ-CP	1
8		智能出线柜	YZGCK-KC	1
9		系统故障设置柜	YZGCK-GZ	1
10		供配电监控管理软件	V2.4	1
11		控制计算机	/	1
12		配电网计算分析仿真系统软件	V2.1	1
13		虚拟仿真供配电技术实验软件	V1.1	1

一、可完成的实训项目

1. 实训功能：

1）模拟真实现场10KV典型配电客户运行环境：设备系统外观与真实系统完全一致，各类保护及仪表指示与现场运行状态一致，设备开关动作及负荷运行关系及状态与现场一致，电容补偿状态与现场一致。
2）系统安全可靠：不加载真实10KV，但运行状态与真实10KV环境一样，系统安全；加载系统具备各种保护功能，具备漏电保护功能；加载系统容错性能好，学生误操作不会影响人身及系统安全。
3）节能：系统采用虚拟负荷，不加载真实用电设备，节省电能；
4）故障模拟：能模拟高压、低压配电装置各种类型故障。
5）计量点关系模拟：模拟高低压计量关系，模拟低压出现各点计量与总表计量的总分表关系，模拟线路和变压器损耗；可进行电能计量装置现场校验、高压PT、CT容量测试、高压PT二次压降测试。
6）培训功能模拟：系统通过典型客户运行设备，使该系统成为“教、学、练、考”为一体的多功能技能实训系统。

1. 实训项目如下：

配电系统运行方式实训
变压器的运行及检测实训
高压保险的安装与维修实训
隔离开关的操作实训
避雷器的原理与接线操作实训
高压供电设备的倒闸操作实训
送电倒闸操作实训
停电倒闸操作实训
互感器实训
电流互感器实训
电压互感器实训
有功、无功电度表的接线实训
多功能综合仪表接线实训
抄表实训
开关电器实训
框架断路器的原理与接线
塑壳断路器的原理与接线
隔离开关的原理与接线
手动功率因数补偿实训
自动功率因数补偿实训
低压配电线路分级保护实训
接地保护实训
0.4KV照明系统配电实训
0.4KV动力系统配电实训
继电保护实训
电流速断保护实验
电流速断保护与三相一次重合闸综合实验
过电流保护实验
高压配电装置二次回路故障排查
断路器合闸回路故障
断路器分闸回路故障
断路器储能回路故障
断路器分合闸状态指示回路故障
接地开关状态指示回路故障
就地远方信号故障
电压测量回路故障
电流测量回路故障
低压配电装置故障排查
断路器合闸回路故障
断路器分闸回路故障
断路器储能回路故障
断路器分合闸状态指示回路故障
断路器储能指示回路故障
测量回路故障
